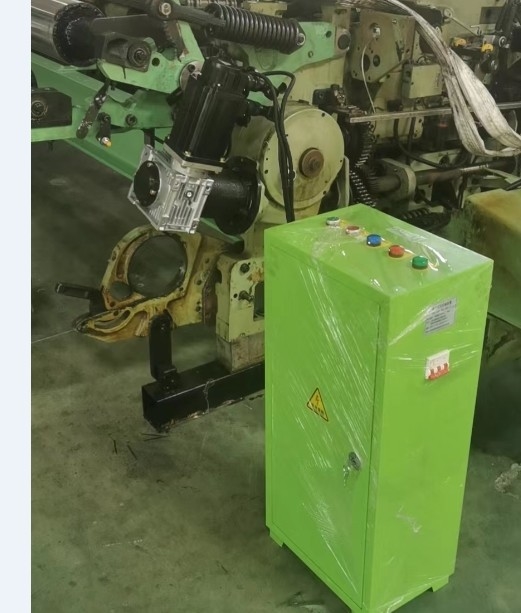

ইলেকট্রনিক ওয়ার্প ডেলিভারি দিয়ে শাটল টানা যন্ত্রের পরিবর্তন সংক্রান্ত নির্দেশাবলী

অনেক বয়ন মেশিন, বিশেষ করে পুরানো শাটল তাঁত, যান্ত্রিক ওয়ার্প খাওয়ানো ব্যবহার করে, যা অপারেশন চলাকালীন অস্থির ওয়ার্প খাওয়ানোর মতো অনেক ত্রুটি রয়েছে;বিরামবিহীন ওয়ার্প ডেলিভারি তির্যক এবং অবাধে weft ড্রাইভিং চিহ্ন প্রবণ; যান্ত্রিক ঘর্ষণ ডিস্কের অত্যধিক পরা; সময়সাপেক্ষ, শ্রমসাধ্য এবং অকার্যকর মত অসুবিধা। এগুলি উন্নত করার জন্য, পরবর্তী তাঁত প্রস্তুতকারকরা বেশিরভাগই বৈদ্যুতিন ওয়ার্প ডেলিভারি গ্রহণ করেছিলেন,যা ভাল ফলাফল পেয়েছিলএই সংশোধক প্রকার দ্বারা উত্পাদিত ইলেকট্রনিক বিতরণ সিস্টেম দীর্ঘমেয়াদী ব্যবহার এবং অনেক নির্মাতার অভিজ্ঞতা দ্বারা একটি খুব ভাল উন্নতি প্রভাব আছে প্রমাণিত হয়েছে।এর সুনির্দিষ্ট ব্যাখ্যা নিম্নরূপঃ:

প্রথমত, কাঠামোগত গঠন

1মোটর, সার্ভো ইউনিট, সার্ভো ড্রাইভ সার্কিট।

2বৈদ্যুতিক শক্তি সরবরাহ এবং নিয়ন্ত্রণ ইউনিটঃ ডেডিকেটেড বৈদ্যুতিক প্রোগ্রাম নিয়ন্ত্রণ সমর্থন সার্কিট।

3 হ্রাসকারী, সংযোগ শ্যাফ্ট, সংযোগ স্লিভ, ইনস্টলেশন ফ্ল্যাঞ্জ, স্প্লিন সংযোগ, সিঙ্ক্রোনিক হুইল সংযোগ ড্রাইভ এবং অন্যান্য আনুষাঙ্গিক (উপকরণের প্রকৃত প্রয়োজনের উপর নির্ভর করে)

4বৈদ্যুতিক কন্ট্রোল বক্স, সংযোগ ক্যাবল, প্লাগ, সেন্সর ইত্যাদি

দ্বিতীয়ত, কার্যকরী বর্ণনা

1. ম্যানুয়াল টান এবং loosening ফাংশন.

2টেনশন সুরক্ষা ফাংশন।

বয়ন প্রক্রিয়া চলাকালীন, কোডিং এবং পজিশনিং স্বয়ংক্রিয়ভাবে loom এর গতি ট্র্যাক করতে পারে এবং স্থিতিশীল warp টেনশন বজায় রাখতে পারে।

4ব্রেক ফাংশন বন্ধ করুন।

বয়ন শ্যাফ্ট প্রতিস্থাপন করা সুবিধাজনক এবং দ্রুত।

তৃতীয়ত, নিয়ন্ত্রণ ব্যবস্থার কার্যকারিতা নীতি

1. ঐতিহ্যগত যান্ত্রিক warp বিতরণ লিঙ্ক এবং camshafts সংক্রমণ মাধ্যমে অর্জন করা হয়। এক প্রধান স্পিন্ডল ঘূর্ণন চক্র সময়, warp সুতা loosened হয় যখন টান উচ্চ,এবং স্টপ যখন টেনশন কমযখন বয়ন মেশিন বিভিন্ন কাপড় উত্পাদন করে, তখন বিভিন্ন warp yarns এর বিভিন্ন টেনশনের সাথে মানিয়ে নিতে warp ফিডিং ডিভাইসের যান্ত্রিক পরামিতিগুলি সামঞ্জস্য করা প্রয়োজন।

2নতুনভাবে পরিবর্তিত ইলেকট্রনিক ওয়ার্প ডেলিভারি একটি স্বাধীন এসি সার্ভো মোটরকে পাওয়ার সোর্স হিসেবে ব্যবহার করে এবং একটি টেনশন সেন্সর ওয়ার্প গারের টেনশন সনাক্ত করে।যখন টেনশন লক্ষ্যমাত্রা মানের চেয়ে বড়, কন্ট্রোল সার্কিট বোর্ড সার্ভো মোটর গণনা এবং নিয়ন্ত্রণ warp সুতা বিতরণ, টেনশন কমাতে; যখন টেনশন লক্ষ্য মান কম হয়,কন্ট্রোল সার্কিট বোর্ড পাস গতি বৃদ্ধি এবং টেনশন বৃদ্ধি সার্ভো মোটর নিয়ন্ত্রণ. এইভাবে, এটি বয়ন প্রক্রিয়া চলাকালীন ওয়ার্প সুতোর অনুভূমিক টেনশন নিশ্চিত করতে পারে। এটি স্বয়ংক্রিয়ভাবে বিভিন্ন ফ্যাব্রিকের জন্য প্রয়োজনীয় লক্ষ্য টেনশন সামঞ্জস্য করতে পারে।কন্ট্রোল সিস্টেমের লক্ষ্য warp টেনশন নিয়ন্ত্রণ করা, প্রকৃত ওয়ার্প টেনশন এবং ওয়ার্প ফিড ট্রান্সমিশন রেসিওর উপর ভিত্তি করে এবং সরাসরি ওয়ার্প ফিড সার্ভো মোটর দ্বারা নিয়ন্ত্রিত হয়,যাহাতে বয়ন প্রক্রিয়া চলাকালীন স্থিতিশীল ওয়ার্প টেনশন এবং মসৃণ ওয়ার্প ফিড গতি অর্জন করা যায়.

এই সিস্টেমে, ওয়ার্প টেনশন সেন্সর তথ্য সংগ্রহ করে এবং সিগন্যালের উচ্চ বিরোধী হস্তক্ষেপ কর্মক্ষমতা নিশ্চিত করতে ডিফারেনশিয়াল পরিবর্ধন প্রক্রিয়াকরণে পাঠায়;এক স্পিন্ডল চক্রের মধ্যে টেনশন সংকেত হাজার হাজার প্রক্রিয়া নমুনা সঞ্চালন এবং টেনশন সংগ্রহের নির্ভুলতা নিশ্চিত; সিস্টেম একটি ফটো ইলেকট্রিক এনকোডার মাধ্যমে স্পিন্ডল কোণ অর্জন করে এবং loom এর অপারেটিং সংকেত উপর ভিত্তি করে মেশিন শুরু বা বন্ধ নির্ধারণ করে। এইভাবে সংশ্লিষ্ট কর্ম সঞ্চালন.স্বাভাবিক বয়ন প্রক্রিয়া চলাকালীন, সিস্টেমটি স্বয়ংক্রিয় মোডে কাজ করে, তিনটি পরামিতি ব্যবহার করেঃ ব্যাপক ওয়ার্প টেনশন, প্রধান মেশিনের মৌলিক প্রক্রিয়া পরামিতি এবং প্রধান নিয়ন্ত্রণ সংকেত।উন্নত নিয়ন্ত্রণ অপারেশন পরে, এটি ওয়ার্প ফিডিং এবং ওয়াইল্ডিং সার্ভো মোটরগুলির অপারেটিং গতি নিয়ন্ত্রণের জন্য নিয়ন্ত্রণ অপারেশন ইমপ্লান্টগুলি আউটপুট করে।

প্রজেক্টাইল তাঁত তৈরির উন্নয়ন

প্রোজেক্টাইল তাঁত একটি তাঁত যা শ্যাডে মধ্যে weft প্রবর্তন করার জন্য Projecitle gripper বা projectile ব্যবহার করে। projectile loom wide width, low speed and high weft insertion জন্য উপযুক্ত।ইনজেকশন রেট 1100 m/min পর্যন্ত, এবং P7200 তাঁত 1200 মি / মিনিট পৌঁছাতে পারে। এটি বিভিন্ন কাপড়ের জন্য শক্তিশালী অভিযোজনযোগ্যতা আছে, বিভিন্ন weft সুতা এবং প্রশস্ত কাপড় বয়ন করতে পারেন, এবং কম মেশিন গোলমাল আছে।সেখানে সারি-সারি প্রজেক্টাইল তাঁত রয়েছে।, PS,Tw11,PU,P7100,P7200;P7150;P7300, যার কাজের প্রস্থ 220 সেমি ~ 545 সেমি, যা এক রঙের এবং বহু রঙের মধ্যে বিভক্ত এবং কাঠের মতো খাঁটি এবং মিশ্রিত ফ্যাব্রিকের জন্য ব্যবহার করা যেতে পারে,উল এবং রাসায়নিক ফাইবার. ডোবি এবং জ্যাকার্ড খোলার প্রক্রিয়া দিয়ে সজ্জিত হলে, ছোট এবং বড় প্যাটার্ন কাপড়গুলি বোনা যেতে পারে। টাইট এবং আলগা টাইট দ্বারা সৃষ্ট ত্রুটিগুলি এড়ানোর জন্য টাইট টান নিয়ন্ত্রণ করা যেতে পারে,এবং ফ্যাব্রিকের গুণমান চমৎকার১৯৩৩ সালে, জার্মান আর. রথম্যান প্রথম প্রজেক্টাইল ওয়েফট সন্নিবেশের প্রস্তাব দেন। ১৯৩৪ সালে, সুইস সুলজার সংস্থা প্রজেক্টাইল তাঁত তৈরি করে। ১৯৫৩ সালে,সুইজারল্যান্ডের সুলজার এবং রুটি কোম্পানিগুলো প্রথমে এটিকে শিল্প উৎপাদন করে।.

প্রজেক্টাইল তাঁতগুলি বিভিন্ন শিল্প যেমন তুলা এবং উল, রেশম, তোয়ালে, রুক্ষ উপকরণ, নির্মাণ, জাল পর্দা, জিওটেক্সটাইল এবং শিল্প কাপড়ের জন্য প্রসারিত হয়েছে।
